		Испытательные стенды с балансирными динамометрами
		Испытательные стенды с балансирными динамометрами Испытательный стенд для тормозов легковых автомобилей Испытательный стенд для тракторов и грузовых автомобилей Испытательный стенд для коробок передач Испытательный стенд для дизельных двигателей Модернизация испытательных стендов типа DS или 1DS Испытательный бокс для ДВС

Применение
Испытательные стенды с динамометром типа ADG, ADS представляют собой современное оборудование для измерения крутящего момента, оборотов и механической мощности или потребляемой мощности. Стенды предназначены для измерения, приведения в движение и торможения машин, использующих крутящего момента для передачи силы, как например   двигателей внутреннего сгорания, вращающихся электрических машин, генераторов, вентиляторов, насосов, компрессоров, коробок передачи, раздаточных коробок и подобных. Конструкция оборудования позволяет возможность работы в комплектных системах испытания, например испытание и имитирование нагрузки раздаточных коробок транспортных средств.

Описание

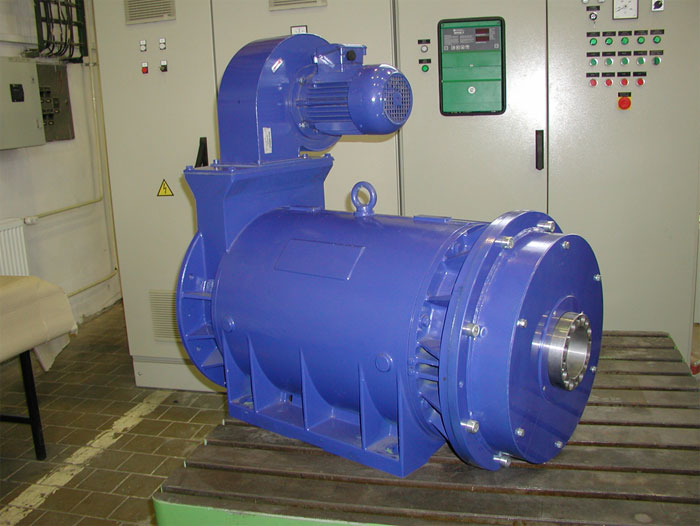

Динамометры серии ASD представляют собой высокооборотные  асинхронные машины, оснащенные тензометрическим измерительным фланцом и инкрементальным датчиком оборотов. Указанная комплектация позволяет измерение и регулирование приводящих в движение и нагрузочных крутящих моментов включительно моментов, возникающих от инерционных масс при динамической нагрузке и тем имитировать и измерять ход динамических тестов.

Соединение между динамометром и испытуемым объектом осуществляется при помощи специальной гибкой муфты или карданного вала (по договору может входить в состав поставки).

Регулирование оборотов и момента осуществляется прямо от дигитальных регулировочных цепьей преобразователя  SIMOVERT SIEMENS, который  через линию коммуникации PROFIBUS-DP (1.5 Mbaud) соединен с PLC SIMATIC  S7-300.  Обыкновенно поставляется динамометр с рабочими режимами  „n = konst.“, „M = konst.“, по требованию   „ M = f( n )“ с возможностью имитирования инерции.

Измеренные данные передаются на экран операторской панели OP27 или на экран управляющей вычислительной машины (option – система измерения CMSW). Режимы работы и требуемые данные задаются от клавиатуры операторской панели, случайно посредством линии коммуникации  PROFIBUS от управляющей вычислительной машины.

Дынамометр оснащен калибровочным оборудованием для статической калибровки крутящего момента.

Данные электрические динамометры отличаются высокой точностью регулировки оборотов и момента, возможностью простого управления и конфигурации рабочих режимов. Они могут работать в обоих направлениях вращения, при торможении механическая энергия рекуперируется в сеть электропитания.

Испытательный стенд с динамометром постоянного тока SDS

Применение
Испытательные стенды с динамометрами пост. тока представляют собой измерительное оборудование, предназаченное для привода или торможения испытуемых объектов и одновременно для измерения крутящего момента и оборотов. Используются прежде всего в двух основных режимах, т.е. в режиме n = konst.  nebo   M = konst. Для проведения специальных испытаний может требоваться режим M = k. n2.  Электрические динамометры выделяются высокой точностью регулирования, возможностей легкого управления и конфигурации рабочих режимов. Могут работать в обоих направлениях вращения.

Описание

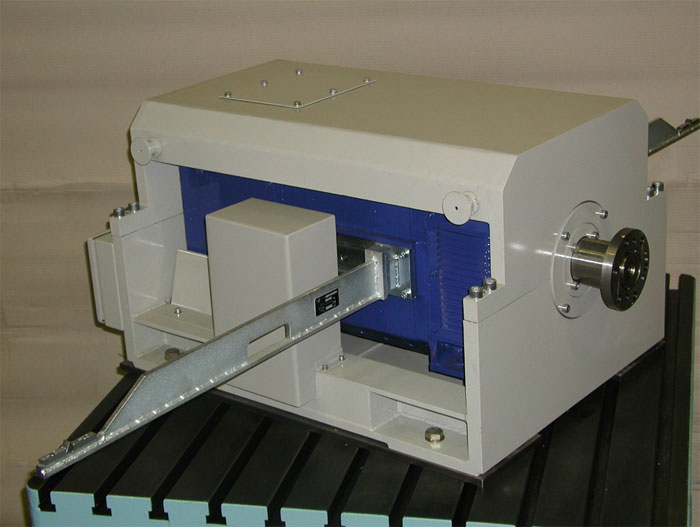

Динамометры SDS используют свойства электрических машин постоянного тока с независимым возбуждением, питание которой осуществляется от управляемых источников электрического тока, позволяющих рекуперацию электрической энергии в питающую сеть. Подводимый на вал динамометра крутящий момент измеряемой машины полно передается воздействием электромагнитных и внутренних механических сил на статор, откидная посадка которого в стояковых подшипниках. Реактивный момент статора измеряется при помощи точного датчика силы.

В режиме работы генератора ( в функции тормоза) динамометр приводит в движение измеряемая машина. Указанный способ используется при измерении мощности электрических  двигателей, двигателей внутреннего сгорания и т.д. Изготовленная электрическая энергия посредством рекуперации возвращается в питающую сеть и понижает общие расходы энергии испытательного цеха.

В режиме работы двигателя (в функции привода) динамометр отбирает энергию от сети. Используется для измерения потребляемой мощности (потерей, коеффициента полезного действия и т.д.) генераторов, вентиляторов, насосов, компрессоров и других рабочих машин.

Экономически выгодным является применение электрических динамометров постоянного тока в тех случаях, когда необходимо использовать режим работы генератора и режим работы двигателя и не требуются  высокие макс. обороты, напр. при технологической обкатке и испытаниях двигателей тяжелого топлива с самовоспламенением от сжатия, испытаниях коробок передачи, раздаточных коробок  и подобных.

Динамометр SDS, снабженный датчиками для измерения крутящего момента и для цифрового измерения скорости вращения. Динамометр поставляется в исполнении с одним свободным концом вала, защита IP23S, охлаждение IC06, с посторонней центробежной вентиляцией с фильтром, находящейся наверху на динамометре. В трудных условиях необходимо обеспечить подачу охлаждающего воздуха  из чистой среды (блок вентиляции можно поместить вне площади лаборатории испытания двигателей, соединение с динамометром с помощью воздуховода). Составной частью поставки являются калибровочные плечи и набор калибровочных гирь для калибровки измерения крутящего момента.

Источник питания динамометра SDS
Регулирование оборотов и момента осуществляется прямо от дигитальных регулировочных цепьей преобразователя  SIMOREG SIEMENS, который  через линию коммуникации PROFIBUS-DP (1.5 Mbaud) соединен с PLC SIMATIC  S7-300.  Обыкновенно поставляется динамометр с рабочими режимами  „n = konst.“, „M = konst.“, по требованию   „ M = f( n )“ с возможностью имитирования инерции.

Измеренные данные передаются на экран операторской панели OP27 или на экран управляющей вычислительной машины (option – система измерения CMSW). Режимы работы и требуемые данные задаются от клавиатуры операторской панели, случайно посредством линии коммуникации  PROFIBUS от управляющей вычислительной машины.

Ящик управления (панель) для управления вручную и регулировки испытательного стенда и визуализации цифривого измерения основных и вспомогательных величин и сигнализации рабочих состояний. Панель содержает прибор OP27 с клавитурой и экраном. Панель соединена с шкафом управления с помощю кабелей интерфейса и питания. Защита IP 54. Исполнение можно приспособить к требованиям пользователя.

Динамометры с прямым измерением крутящего момента с помощью измерительного фланца

Назначение:

Испытательные стенды с динамометрами постоянного тока с прямым измерением крутящего момента представляют собой измерительное оборудование, предназначенное для приводного действия или торможения испытуемых объектов при одновременном измерении крутящего момента и вращательной скорости. Они применяются, главным образом, в двух основных режимах: в режиме n= конст. или M= конст. Они предназначены для измерения крутящего момента в стационарных и в динамических состояниях.

Прямое измерение с помощью тензометрического измерительного фланца обеспечивает надлежащее измерение при динамических изменениях вращательной скорости. Они отличаются высокой точностью и динамикой измерения крутящего момента и регулировки, возможностью простого управления и конфигурации рабочих режимов. Они могут работать в обоих направлениях вращения, при торможении механическая энергия рекуперируется в сеть электропитания.

Минусом является более высокая цена и меньшая способность измерительного фланца выдерживать перегрузки, чем у динамометра с измерением реактивной силы.

   Информационные материалы:

2.3 Mb	Испытательный стенд с асинхронным динамометром	19 ноября 2008
2.4 Mb	Испытательный стенд с балансирным динамометром постоянного тока	19 ноября 2008
